这是 Airflow 学习系列的第 2 篇。上一篇讲了 Airflow 是什么、为什么需要它、核心概念词汇表。这一篇钻进内部，把"齿轮怎么转"讲透——你看完之后，第 3 篇上手写 DAG 时，每一步操作都不会是黑盒。

Airflow 组件

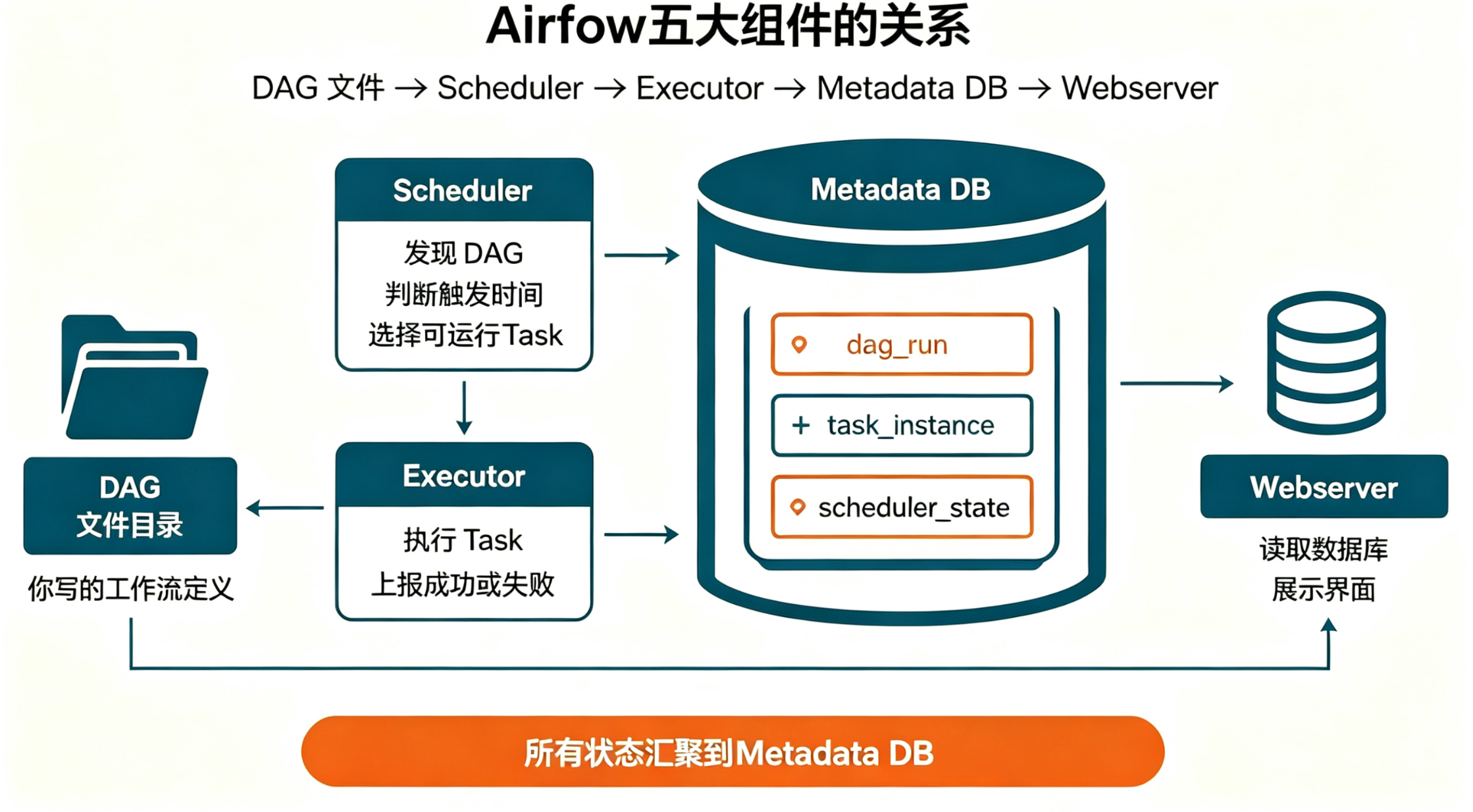

第 1 篇列了五大组件：Scheduler、Executor、Metadata DB、Webserver，外加你写的 DAG。那次是定义，这次讲它们怎么咬合。

一句话总览：你写好 DAG 文件放进目录，Scheduler 发现它、决定何时触发、决定哪个 task 可以跑，把 task 交给 Executor 去实际执行，Executor 跑完把状态写回 Metadata DB，Webserver 读 Metadata DB 把这一切展示给你看。

注意一个关键点：Metadata DB 是所有组件的共享内存。Scheduler、Executor、Webserver 之间不直接通信，它们都通过读写同一个数据库来协作。这也是为什么生产环境必须用 PostgreSQL 或 MySQL，不能用 sqlite——并发写入压力全压在这一个库上。

这种"以数据库为总线"的架构是 Airflow 的根本设计，理解了它，后面很多行为就好懂了。

DAG 发现：DagBag

你把 DAG 写成 .py 文件，丢进 Airflow 的 DAG 文件夹（默认 ~/airflow/dags）。Scheduler 不会立刻就知道它来了。

Scheduler 内部有一个叫 DagBag 的东西，它会周期性地扫描 DAG 文件夹，把每个 .py 文件当作 Python 模块导入执行，提取里面定义的 DAG 对象。这个过程叫"收集"（collect）。

这里有一个 Airflow 最重要的认知，也是无数初学者踩坑的地方：DAG 文件每次被扫描时，整个文件作为 Python 代码从头到尾执行一遍。这意味着你写在文件顶层的所有代码——import、函数定义、变量赋值、甚至网络请求——每次调度循环都会跑一次（实际频率是几秒到几十秒一次，取决于配置）。

所以 Airflow 的铁律之一是：DAG 文件的顶层只放声明，不写实际做事的代码。不要在顶层发 HTTP 请求、连数据库、读大文件。这些动作应该放进 task 内部（Operator 的 execute 方法或 PythonOperator 的函数体）。顶层只做"声明有哪些 task、依赖是什么"。

扫描完之后，每个 DAG 会做一次拓扑排序（topological sort）——把任务按依赖关系排成线性执行顺序。这是后续调度的基础。Airflow 内部用 networkx 来做这个排序。

调度最容易误解的概念：logical_date 与 data interval

在讲 Scheduler 的循环之前，必须先把 Airflow 里最容易让新手懵的概念讲清：logical_date（旧名 execution_date）和 data interval。

很多人初学 Airflow 的第一反应是：“我设了 schedule="0 2 * * *"（每天凌晨2点），那 2 点触发的这次运行，处理的是哪天的数据？”

直觉答案是"今天的数据"，但 Airflow 的答案是"昨天的数据"。

原因在于 Airflow 的调度模型是"事后处理"：一次运行被触发时，它处理的是刚刚过去那个完整周期的数据。

举例：schedule 是每天一次，start_date 是 2024-01-01。

• 2024-01-02 凌晨 2 点，触发第一次 run
• 这次 run 的 logical_date = 2024-01-01
• data_interval = [2024-01-01 00:00, 2024-01-02 00:00)
• 它处理的"逻辑时间"是 1 月 1 日，数据区间是 1 月 1 日整天

为什么叫 logical_date？因为它不是"真实触发时间"（那是 1 月 2 日凌晨 2 点），而是"这次运行逻辑上代表的时间点"（1 月 1 日）。这个命名在 Airflow 2.2 改的，旧名 execution_date 误导性更强，让很多人以为"任务会在 1 月 1 日执行"。

理解了这一层，你就能解释 Airflow 几个常见困惑：

• 为什么 start_date 设了今天，但 DAG 今天不跑（今天还没结束，数据区间不完整，要等明天才触发处理今天的区间）
• catchup=True 时为什么会有一堆历史 run（从 start_date 到现在，每个周期补一个 run）
• 为什么 task 里 {{ ds }} 模板变量是 logical_date 的日期格式，而不是今天

这个概念是理解 Airflow 调度的钥匙。记住一句：Airflow 在某个周期结束时触发运行，处理的是这个周期内的数据。

Scheduler 的循环：一个 tick 干了什么

Scheduler 是一个常驻进程，它的核心是一个无限循环，每个循环叫一个 tick。一个 tick 大致做这几件事：

1. 收集 DAG：让 DagBag 扫描 DAG 文件夹，发现新增或变更的 DAG 文件，更新内部维护的 DAG 列表。
2. 处理 DAG 文件：对每个 DAG 文件，交给一个 DagFileProcessor，解析 DAG、做拓扑排序、判断是否到了触发时间，如果是就创建 DagRun。
3. 调度 Task：对每个 DagRun，检查每个 task 的上游状态，把"上游全 success 且未被调度过"的 task 标记为可执行，发送给 Executor。

Airflow 2.x 里，Scheduler 会启动多个 DagFileProcessor 并行处理不同的 DAG 文件，提高扫描吞吐。文件处理器是独立进程，因为导入 Python 文件可能慢或出错，独立进程能隔离故障——一个文件 import 报错不会拖垮整个 Scheduler。

几个关键配置参数：

• scheduler heartbeat：调度器心跳，默认 5 秒，是 Scheduler 主循环的节奏
• min_file_process_interval：同一个 DAG 文件两次处理之间的最小间隔，避免太频繁地 import
• parsing_workers：并行解析 DAG 文件的进程数
• max_dagruns_to_create_per_loop：每个循环最多创建多少个 DagRun，避免突发时雪崩

这些参数在调优时是杠杆。但初学不用纠结，先把行为搞懂。

一个 Task 的完整生命周期

现在聚焦到最微观的层次：单个 Task 的状态机。这是排查问题的核心——你看到 UI 上某个状态，得知道它意味着什么、下一步会去哪。

Task 实例的可能状态：

• none：初始，刚创建，啥也没干
• scheduled：Scheduler 看完上游，决定可以跑，已标记
• queued：已发给 Executor，在队列里排队等执行
• running：Worker 拿到，正在执行
• success：执行成功
• failed：执行失败
• up_for_retry：失败，但还有重试次数，会等一会儿重试
• upstream_failed：上游 task 失败了，所以这个 task 不用跑了
• skipped：被 BranchOperator 等机制跳过
• deferred：deferrable operator 主动让出 worker，等外部事件恢复（Airflow 2.2+）
• removed：DAG 从文件里删了，旧的 task 实例残留

排查问题时记住几个常见的"卡住"状态：

• 一直 queued：Executor 没消费，可能 worker 挂了或队列堵了
• 一直 running：task 真在跑（慢），还是僵尸（进程死了但状态没回写）
• 一直 up_for_retry：在等重试间隔，看 retry_delay 配置
• deferred：sensor 让出 slot 了，看有没有对应的 trigger 在恢复它

Airflow 有个机制叫 zombie detection（僵尸检测）：一个 task 状态是 running 但对应进程实际已经死了，Scheduler 会定期检查，把这种 task 标记为 failed。否则它会永远卡在 running。

Executor：四种模型的取舍

Executor 决定 task 在哪里跑。选错 executor，要么撑不住规模，要么过度复杂。

SequentialExecutor。单线程串行，一次只跑一个 task。只能配合 sqlite 用，仅限开发测试。生产绝不能用，因为 sqlite 本身就不能并发。

LocalExecutor。在本机起多进程跑 task，并发数受 parallelism 参数控制。需要真正的数据库（Postgres/MySQL），不能用 sqlite。适合中小规模、单机部署——比如一个团队几十个 DAG、并发不超过一二十个 task。优点是部署简单，缺点是单机容量上限明显，机器挂了全挂。

CeleryExecutor。通过 Celery 框架 + 消息队列（Redis 或 RabbitMQ）把 task 分发到多台 worker 节点。这是生产分布式标配。Scheduler 把 task 推到队列，多台 worker 各自拉取执行。优点是水平扩展、可做高可用（worker 多台冗余）；代价是引入了 Celery + 队列中间件，运维复杂度上升。

KubernetesExecutor。每个 task 起一个独立的 K8s Pod 跑，跑完销毁。优点是隔离性极强（每个 task 独立环境、独立资源、独立故障域）和弹性（按需起 pod，不长期占用资源）。代价是 Pod 启动开销大（每个 task 要等几秒到几十秒拉镜像、起容器），不适合大量短任务。适合对隔离 / 弹性要求高、task 重量大的场景，比如 ML 训练、Spark 作业。

还有混合方案 CeleryKubernetesExecutor：轻任务走 Celery，重任务走 K8s，按队列分流。

选型决策很直接：

• 测试：Sequential
• 单机生产：Local
• 分布式稳态生产：Celery
• 强隔离 / 弹性 / 已有 K8s 体系：Kubernetes
• 既有轻任务又有重任务：CeleryKubernetes

端到端：一次 DagRun 的完整旅程

把前面的零件串起来，看一次 DagRun 从无到有的完整流程：

逐步拆解如下：

1. 你写好 DAG 文件放进 dags 目录
2. Scheduler 的 DagBag 扫到这个文件，import 执行，提取出 DAG 对象
3. 对 DAG 做拓扑排序，得到任务的执行顺序
4. 时间到了（满足 schedule，且当前时间已过该 data_interval 的结束 + 调度延迟）
5. Scheduler 创建一个 DagRun，logical_date 设为对应周期的起点
6. DagRun 创建后，所有 task 实例初始为 none
7. Scheduler 进入下一个 tick，检查这个 DagRun 的 task：
   • 入口 task（没有上游）的依赖已满足 → 标记 scheduled
8. scheduled 的 task 发给 Executor，状态变 queued
9. Worker 拿到 task，状态变 running，执行 Operator 的 execute 逻辑
10. execute 返回，状态变 success（或 failed）
11. 如果 success，Scheduler 下一个 tick 发现该 task 的下游上游已满足，标记下游为 scheduled，回到第 8 步
12. 如果 failed 且 retries > 0，状态变 up_for_retry，等 retry_delay 后重新走 8
13. 如果 failed 且 retries 用尽，下游变 upstream_failed
14. 所有 task success → DagRun 状态 success
15. 期间所有状态变化都实时写回 Metadata DB，Webserver 读取展示给你

整个链条里，Metadata DB 是唯一的真相之源。Scheduler、Executor、Worker 之间没有直接握手，全靠读写数据库的状态来协调。这也是为什么 Airflow 对数据库性能敏感——状态读写在热路径上。

几个影响理解的细节

Scheduler 不是越频繁越好。heartbeat 太短会让 DAG 文件被频繁 import，拖慢系统。生产默认 5 秒通常够。

task 不是一到点就跑。从 DagRun 创建到入口 task 真正 running，会有几秒到几十秒延迟——取决于 Scheduler tick 间隔、DAG 数量、Executor 队列深度。如果你的管道对启动延迟敏感，要把这个预期考虑进去。

Webserver 不参与调度。它只读数据库。所以 Webserver 挂了你的管道照跑，只是你看不到 UI。反过来，UI 上能看到的"卡住"状态，反映的是数据库里的真实状态。

回填和正常调度走的是同一套机制。airflow dags backfill 创建的是额外的 DagRun，走同样的 DagRun → task 调度流程。区别只是这些 DagRun 的 logical_date 是过去的时间点。
